防振床

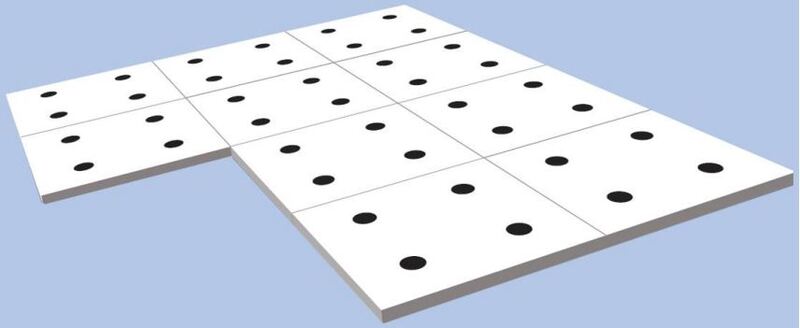

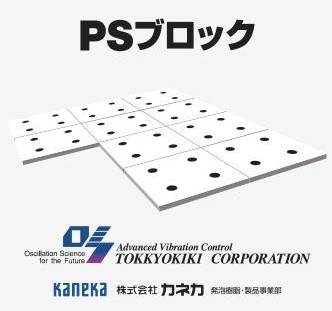

PSブロック
耐水性と防振・防音性能を兼ね備えた、 耐水型高発泡の防振床材です。
防振ゴムと高発泡・高弾性ポリスチレンフォームを組み合わせた湿式防振床です。
許容荷重範囲が広いため、防振の設計を柔軟に行えます。
水に強く、主に複合・公共施設にてご使用いただいております。

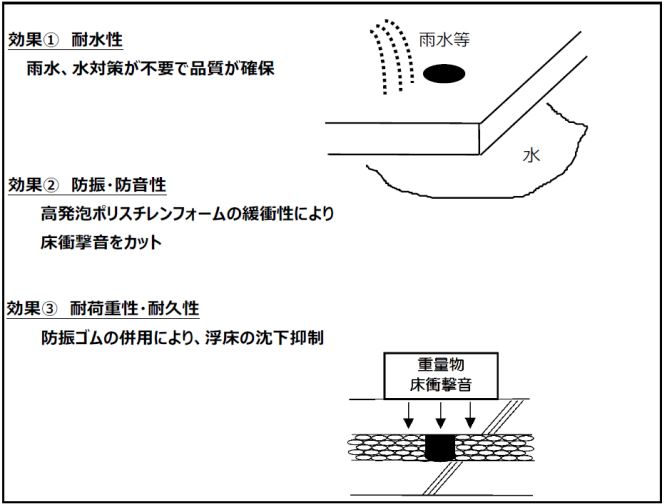

製品特徴
-
簡単施工で工期が短縮できます。
-
高い防振性能を発揮します。
-
優れた防音性能を発揮します。
-
残留ひずみが少ない信頼性をもちます。
用途例
機械室、厨房、屋上庭園、シネマコンプレックス、プール、スタジオ、他耐水性を必要とする箇所
基本構造
高弾性ポリスチレンフォーム
ポリスチレンフォームを高発泡（160倍）させてさらに圧縮させることにより、優れた防振効果が得られます。

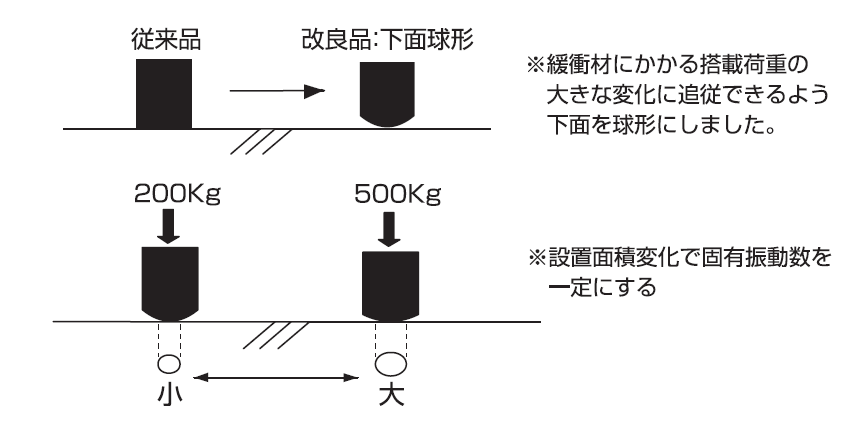

防振ゴム
搭載荷重が変化しても、ゴムの設置面積が増減し、固有振動数の上昇を抑えることができます。

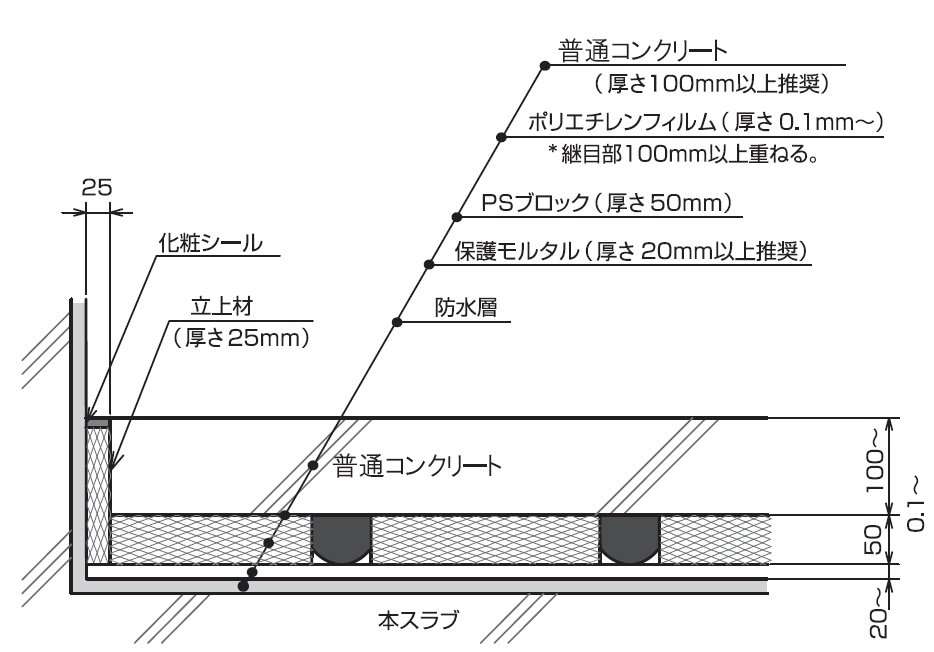

浮床施工参考図（防水処理仕様）

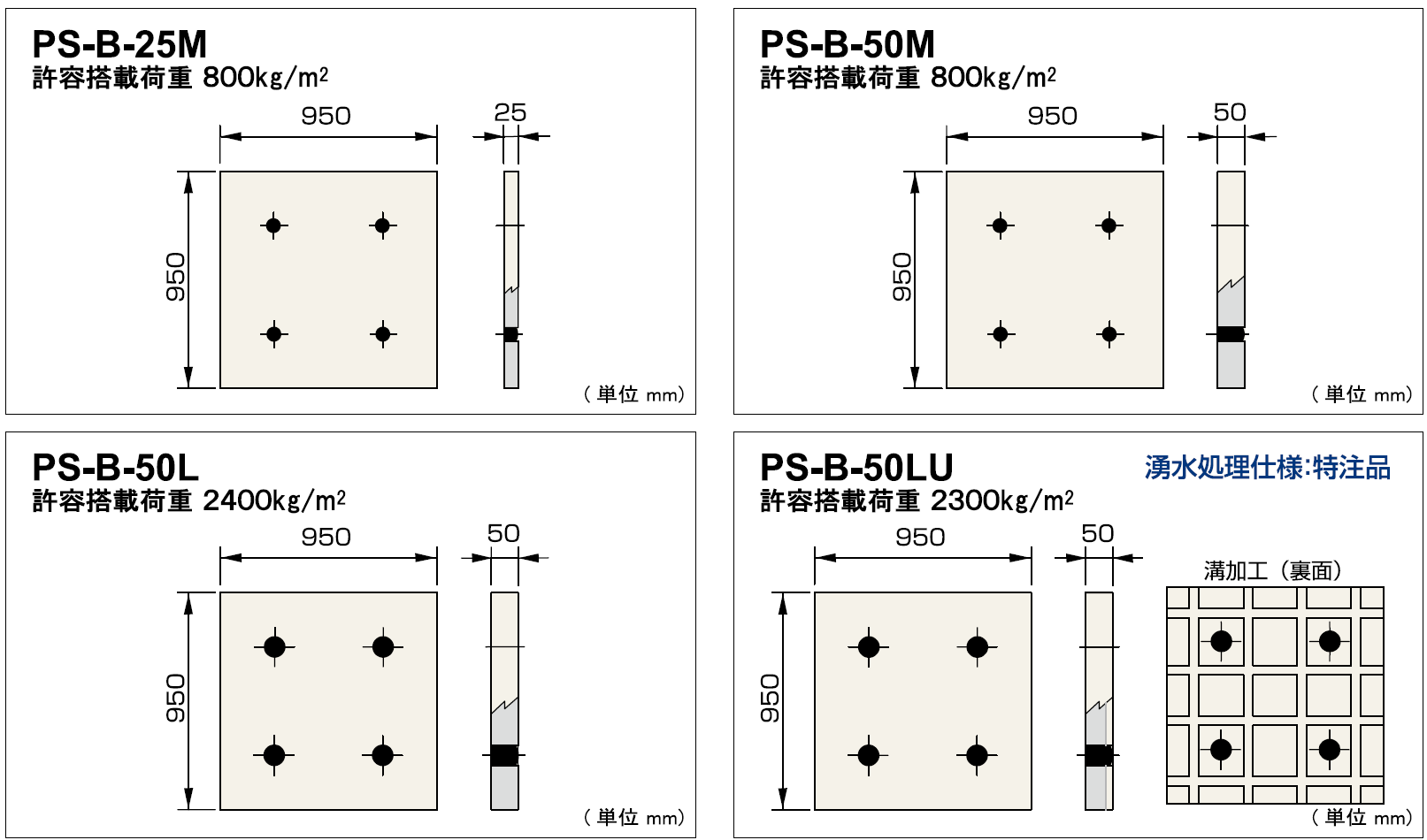

仕様
性能
| 型式 | 試験質量 （kg/m2） |
固有振動数 (Hz) |
|---|---|---|
| PS-B-25M | 250 | 33 |
| 500 | 25 | |
| 800 | 21 | |
| PS-B-50M | 250 | 25 |
| 500 | 18 | |
| 800 | 15 | |
| PS-B-50L | 500 | 23 |
| 600 | 21 | |
| 700 | 19 | |
| 1200 | 17 | |
| 1700 | 15 | |
| 2400 | 13 |

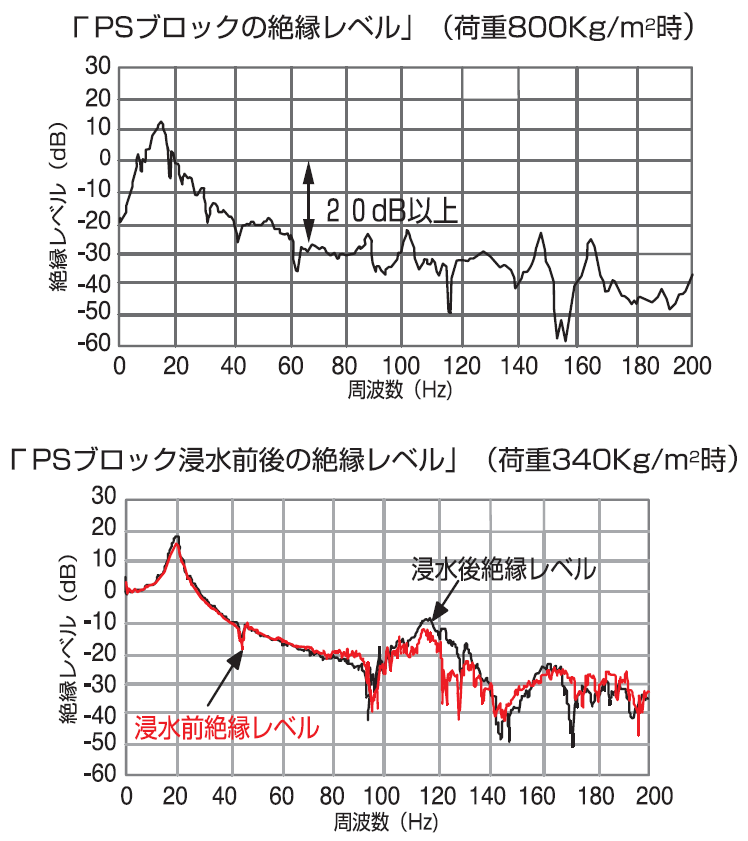

■防振性能
音（固体音）の対策は、振動を減らすことが最も有効です。
- 騒音周波数域（63Hz～）で20dB以上（90％以上）の絶縁効果があります。
- 含水時の防振性能にもほとんど影響がありません。

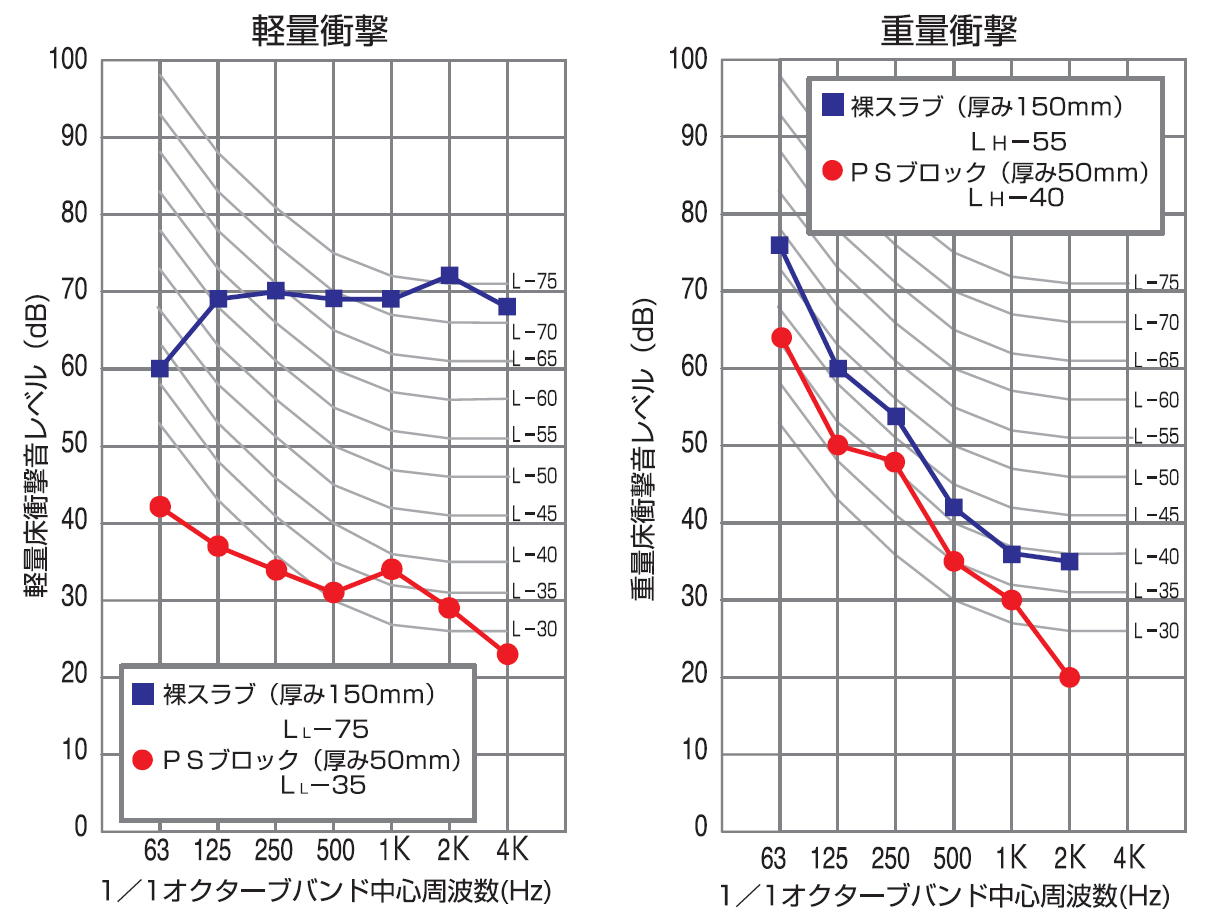

■防音性能（実験棟における床衝撃音遮断性能）
コンクリート床（厚み150mm）にPSブロック（厚み150mm）を敷き、150mmの浮コンクリート（375kg/㎡）を乗せた床衝撃音実験結果
※本サイトに記載の数値は一定の条件の測定結果であり、PSブロックの性能を保証するものではありません。
