鋼製根太組床
防振材＋鋼材下地＋コンクリートで構成した防振床です。遮音性能や防振性能を発揮します。
防振床
鋼製根太組床
主にホール・スタジオの床として、 非常に高い遮音・防振性能を提案します。

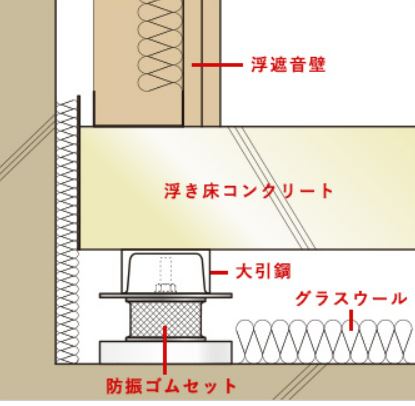

防振材＋鋼材下地＋コンクリートで構成した鋼製根太組湿式防振床です。
高い遮音性能や防振性能が必要な部屋に対して使用します。
製品特徴
遮音・防振スペックが非常に高い部屋に使用されます。
用途例
音楽ホール、録音スタジオ、リハーサルスタジオ、ラジオスタジオ 等
固有振動数を10Hz以下に設定できます。
防振計算をすることにより、様々なパターンでの防振ゴムのタイプやゴムピッチの検討が可能です。

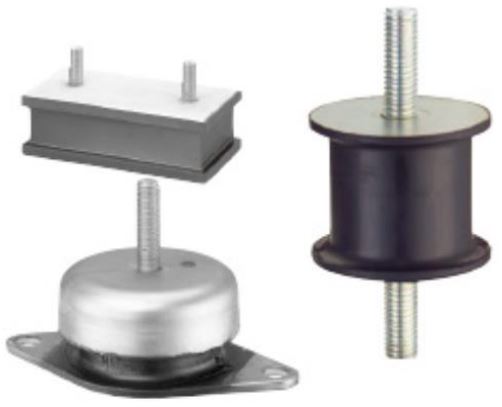

※防振ゴム（写真）について
積載荷重・形状・ゴム硬度により様々な種類があります。
目標とする防振性能・荷重条件・使用条件などを理解した上での、適切な設計が必要になります。
高荷重条件にも対応可能です。
ああ

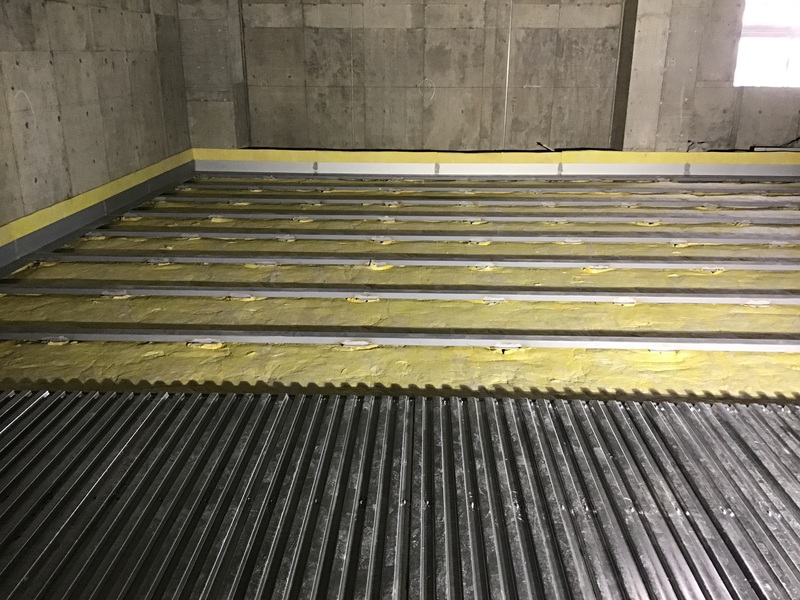

施工例（ホール防振）
| 施工 ポイント |
①防振ゴムセット | ②鋼製根太組 | ③グラスウール敷込 |
|---|---|---|---|
 |
|
|
|
| 詳細手順 | ・墨出し ・防振ゴムセット ・レベル固定用モルタル施工 |
・大引き鋼設置（溶接固定） |
・グラスウール加工・敷込 |
| 施工 ポイント |
④キーストンプレート設置 | ⑤防振床用コンクリート打設 | 完成 |
|---|---|---|---|
 |
|
|
|
| 詳細手順 | ・端部コンクリート止めプレート ・キーストンプレート設置 ・ジョイント部目張り処理 |
・ワイヤーメッシュ敷込 ※当施工項目※ |
仕様
性能
固有振動数10Hz以下を実現することができるほか、荷重条件に合わせた任意の固有振動数を設定し、設計することが可能です。
