デュラカーム E-fX®
「エッジ効果抑制型」という新しいカタチ。小型・薄型を実現した減音装置です。
先端改良型減音装置
デュラカーム E-fX2
高さ方向の減音効果を高めた高性能タイプ
デュラカームE-fX2高性能タイプは、既設路線での取替えや、新設路線へ適用するために開発されました。既存の遮音壁と同等以上の遮音性·工事の利便性·強風時の安全性を備えています。設置する環境により「Aタイプ」「Bタイプ」をお選びいただけます。
製品特徴
1. 減音効果さらにアップ
·減音効果試験で検証済み →詳細は「減音効果」参照
2. 安全性優秀
·落下防止ワイヤー内蔵で、通常の金属製遮音板と同等の信頼性
·支柱から道路側への張り出しが少ない
3. 工事が簡単
·通常の遮音板と同様にH鋼に落とし込む工法→特別な技術が不要
4. メンテナンス性優秀
·ライフサイクルコストが優れている
·構造上隙間が無いので、ハトなどの侵入が無く、鳥害が防げる
仕様
|

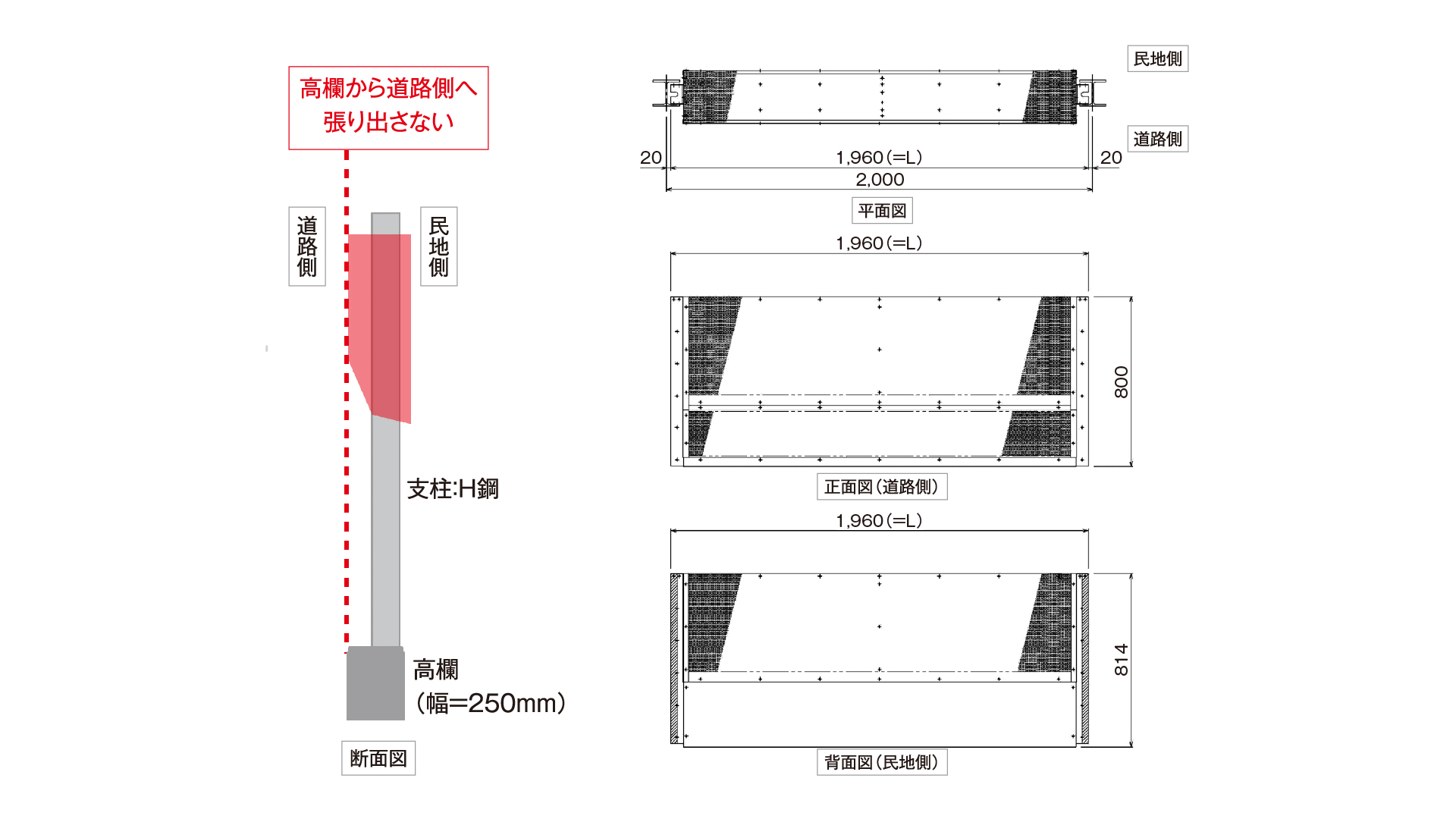

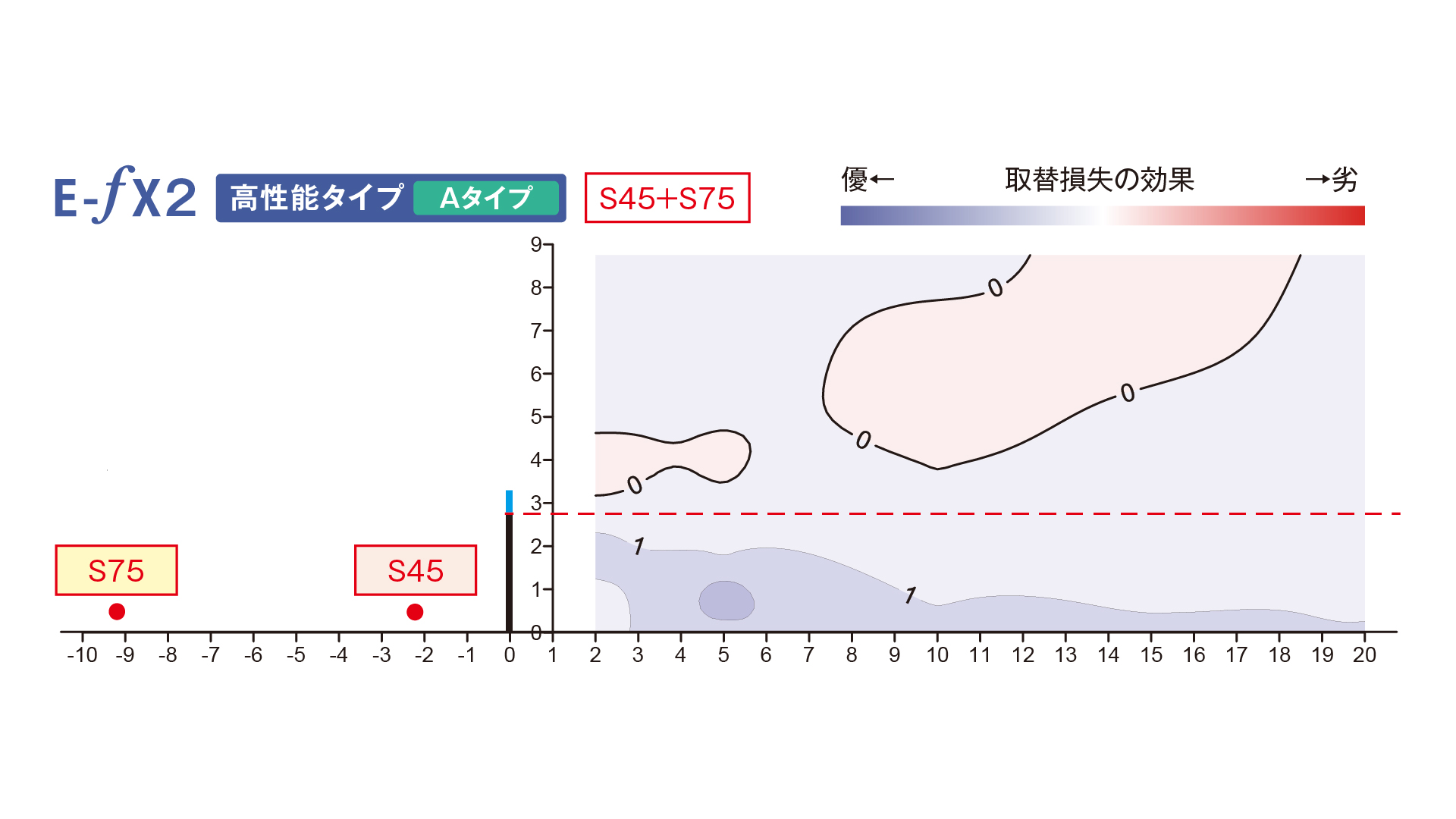

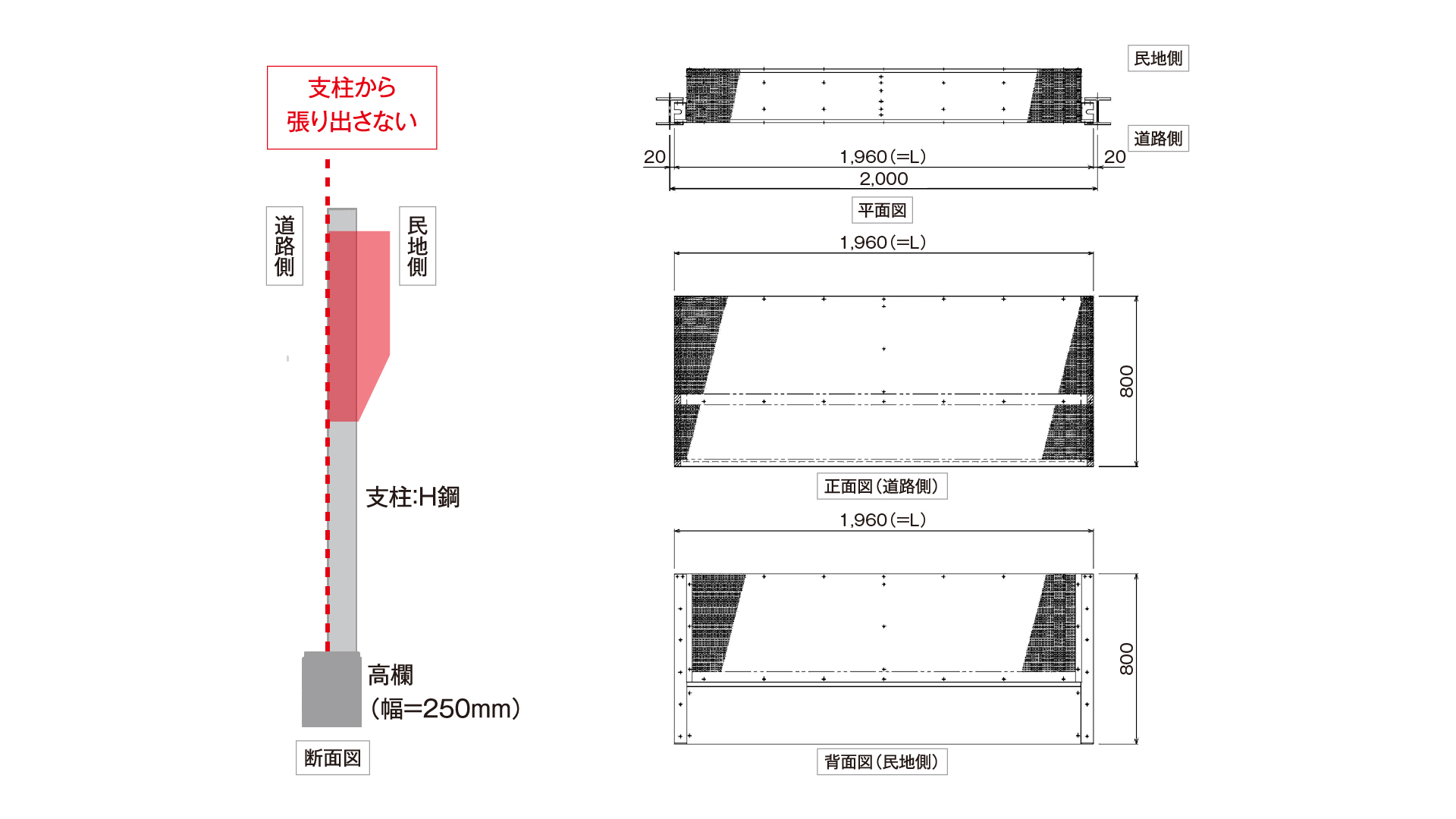

Aタイプ = 安全性に優れる |
|
|
支柱より道路側へ張り出さない為、安全性が極めて高い。 サイズ：W1960xH800xD250mm |
|
 |
 |
 |
|
|

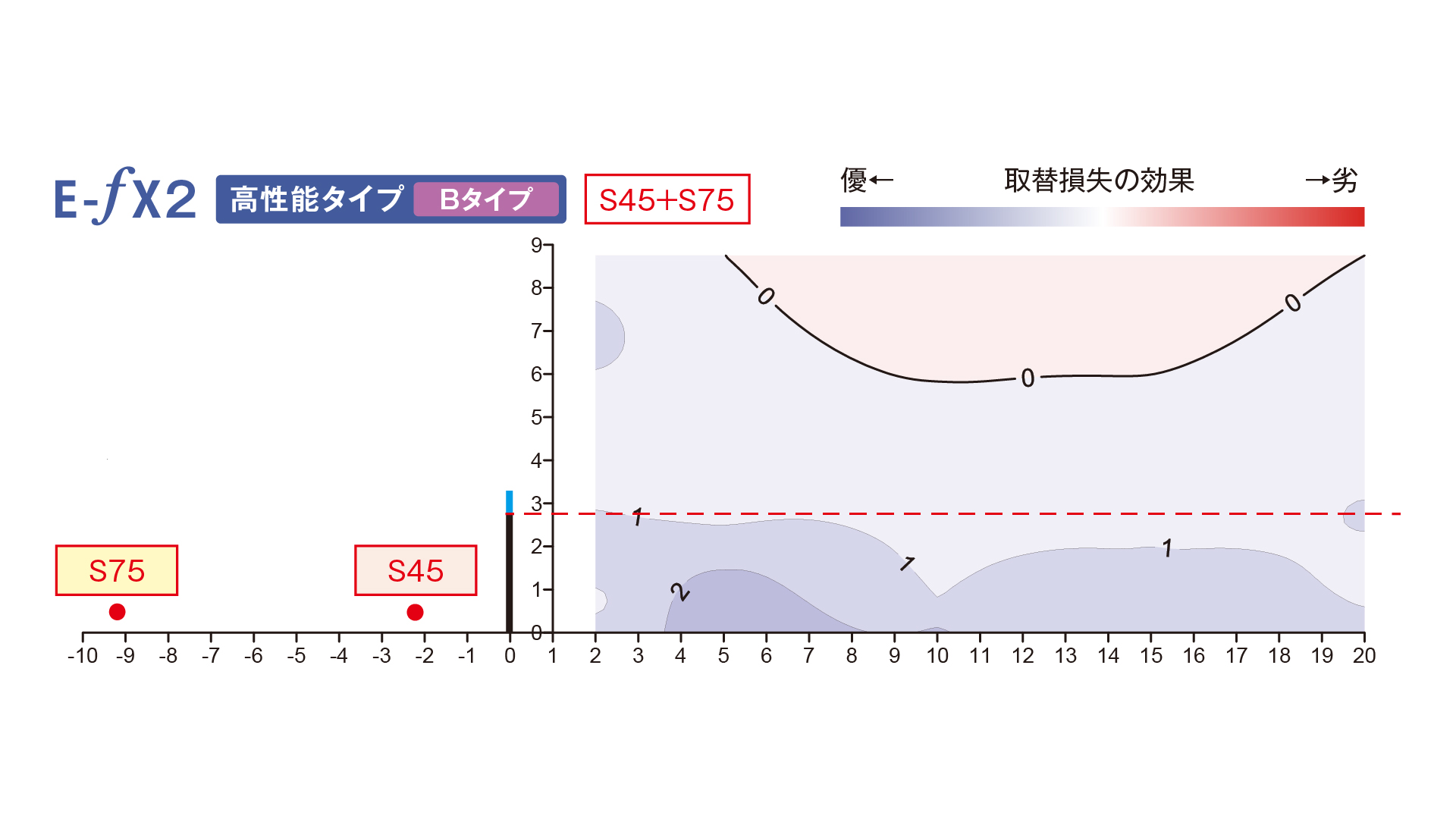

Bタイプ = 減音性能に優れる |
|
|
道路側への張り出しはあるが建築限界内に納め、Ａタイプより高さ方向の防音性能を向上させた。 サイズ：W1960xH800xD250mm |
|
 |
 |
 |
|
性能
|
安全性能 |
|
 |

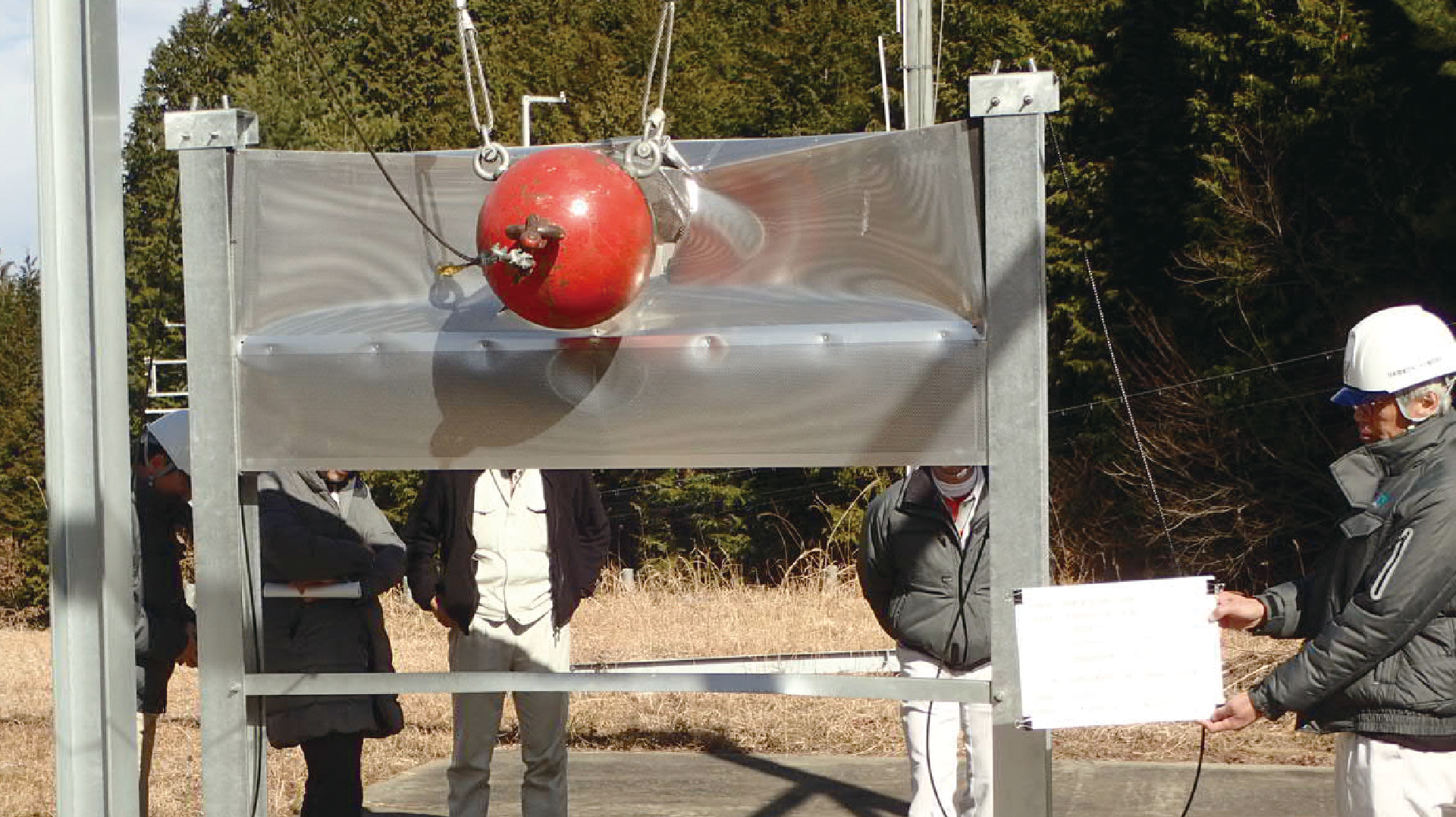

遮音壁の耐衝撃性試験（NEXCO試験法902-2017）に準拠した試験を実施し安全性を確認した 1. 300kgの突起付鉄球を95㎝の高さから落下させ、 鉄球落下時衝撃エネルギ：2793J 2. 衝撃でパネルが支柱から脱落しないか確認する 3. 脱落した場合、落下防止ワイヤで保持されるか確認する |
|
E-fX2 Aタイプ

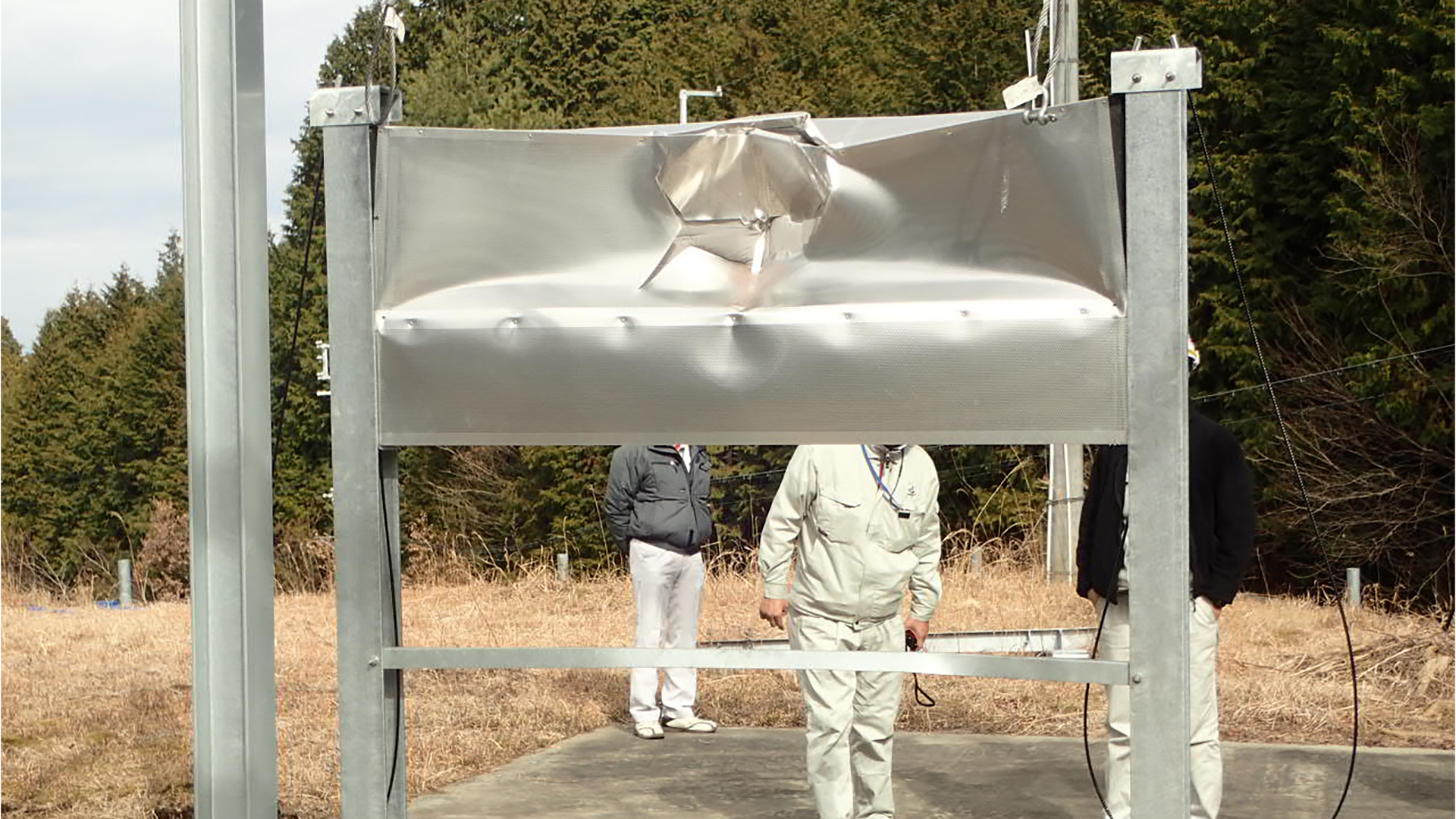

パネル脱落無し・支柱から逸脱無し |
|
|

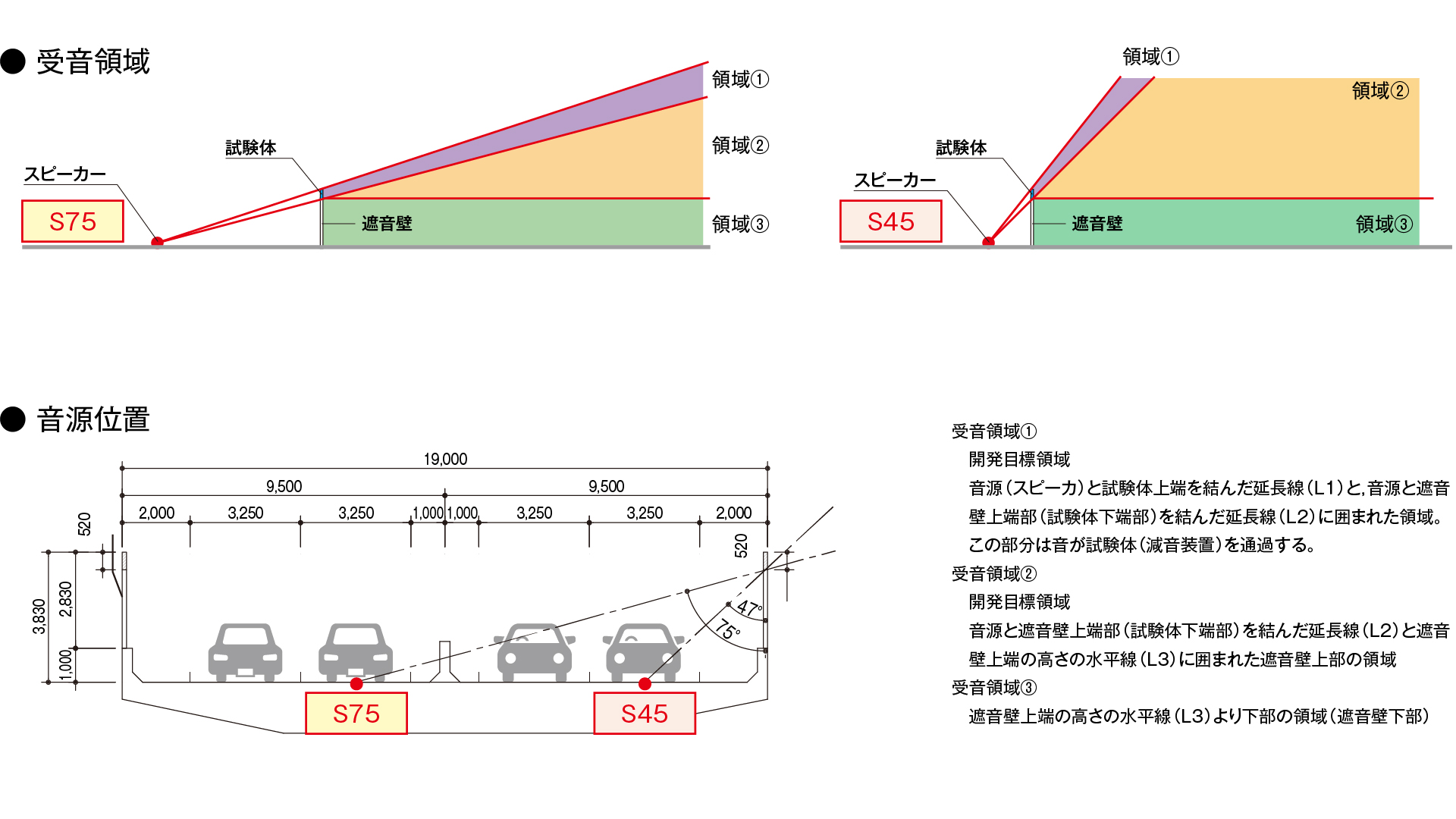

音響性能 |
 |
 |
 |
