デュラカーム®防音パネル

高性能防音パネル　BP-90G / BP-100G

騒音対策

デュラカーム®防音パネル

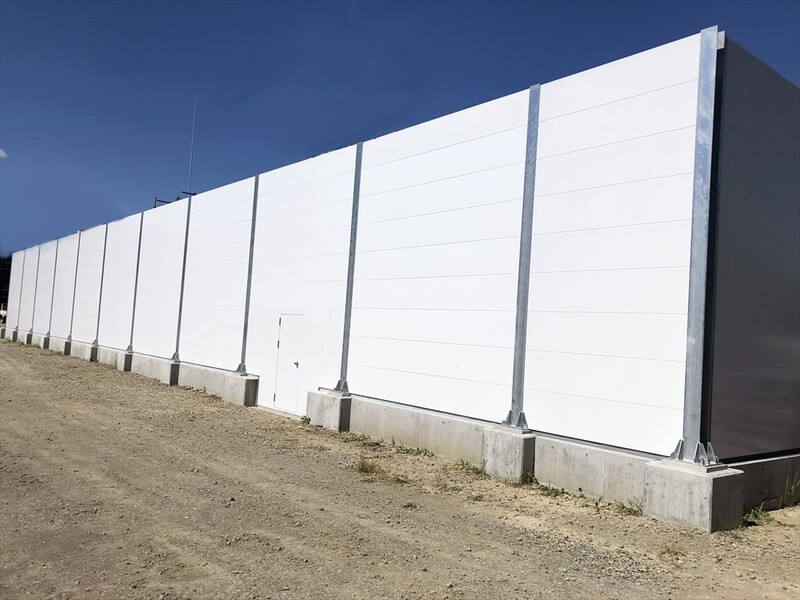

発電機等の騒音対策に活躍しております。

『高性能防音パネル　デュラカームBP-Gシリーズ』は、『標準性能防音パネル　デュラカームBP-90』をベースに吸音材・遮音材の変更、本体の補強を行った防音パネルです。

優れた吸音性・遮音性・耐候性・施工性・不燃性はそのままに、より遮音性能が求められる対策に有効です。

遮音性能に特化した『BP-90G（パネル厚90mm）』

遮音性能+吸音性能に特化した『BP-100G（パネル厚110mm）』

２種類のご用意がございます。

防音扉との組み合わせも可能です。

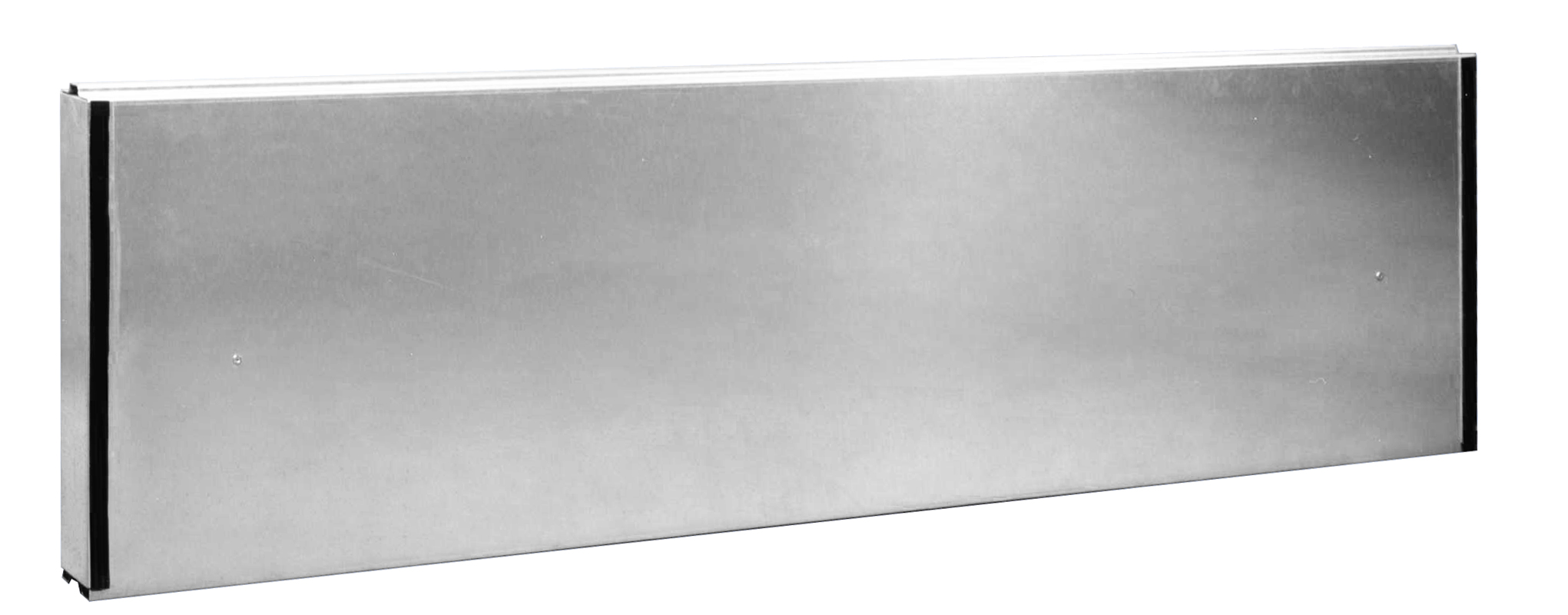

外板の遮音ケースは高耐食性めっき鋼板（2.3t）を使用しており、標準品は無塗装素地仕上げとなります。
オプションで（アクリル・フッ素）樹脂焼付塗装の対応が可能です。※塗装色は日塗工色より（メタル色を除く）3～5分艶にてお選び頂けます。

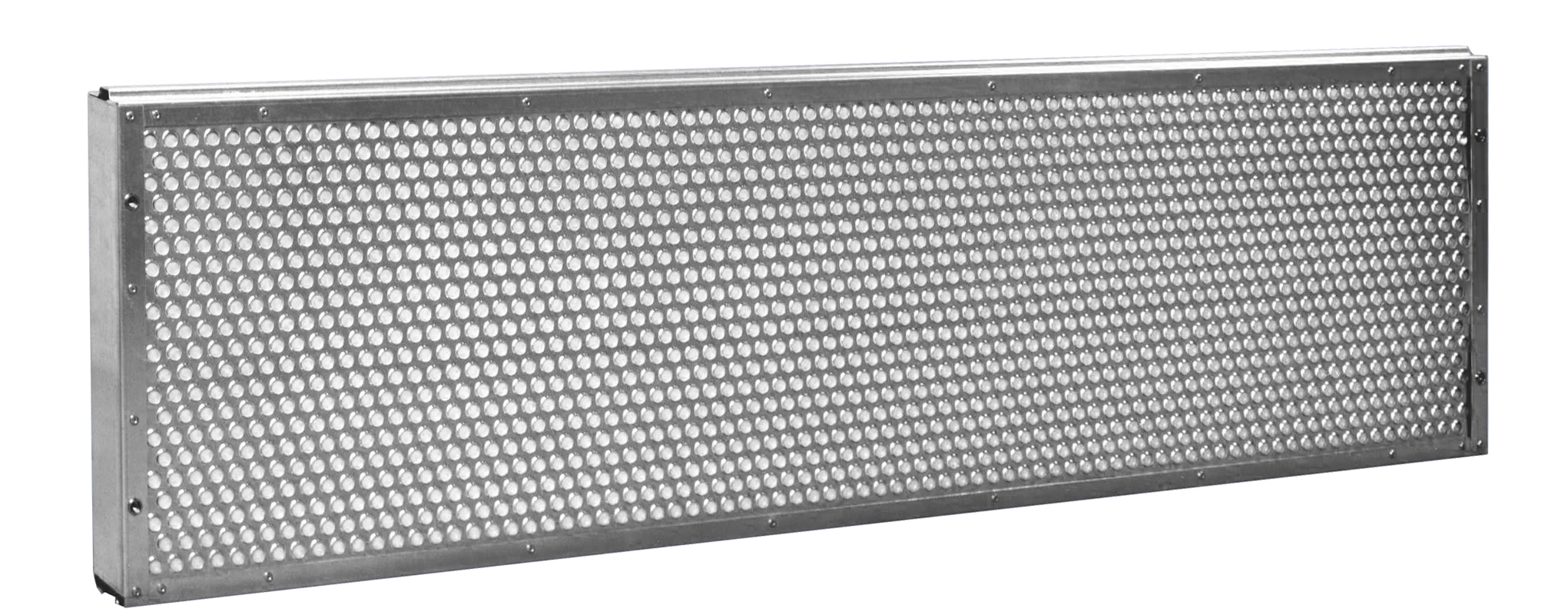

吸音材は撥水性グラスウール「フローティングウール」を使用し、高耐食性めっき鋼板パンチングメタルにて吸音材を保護しています。

デュラカームBP-90Gはフローティングウール（32kg/㎥-50mm）を使用し、BP-100Gはフローティングウール（32kg/㎥-100mm）を使用しています。

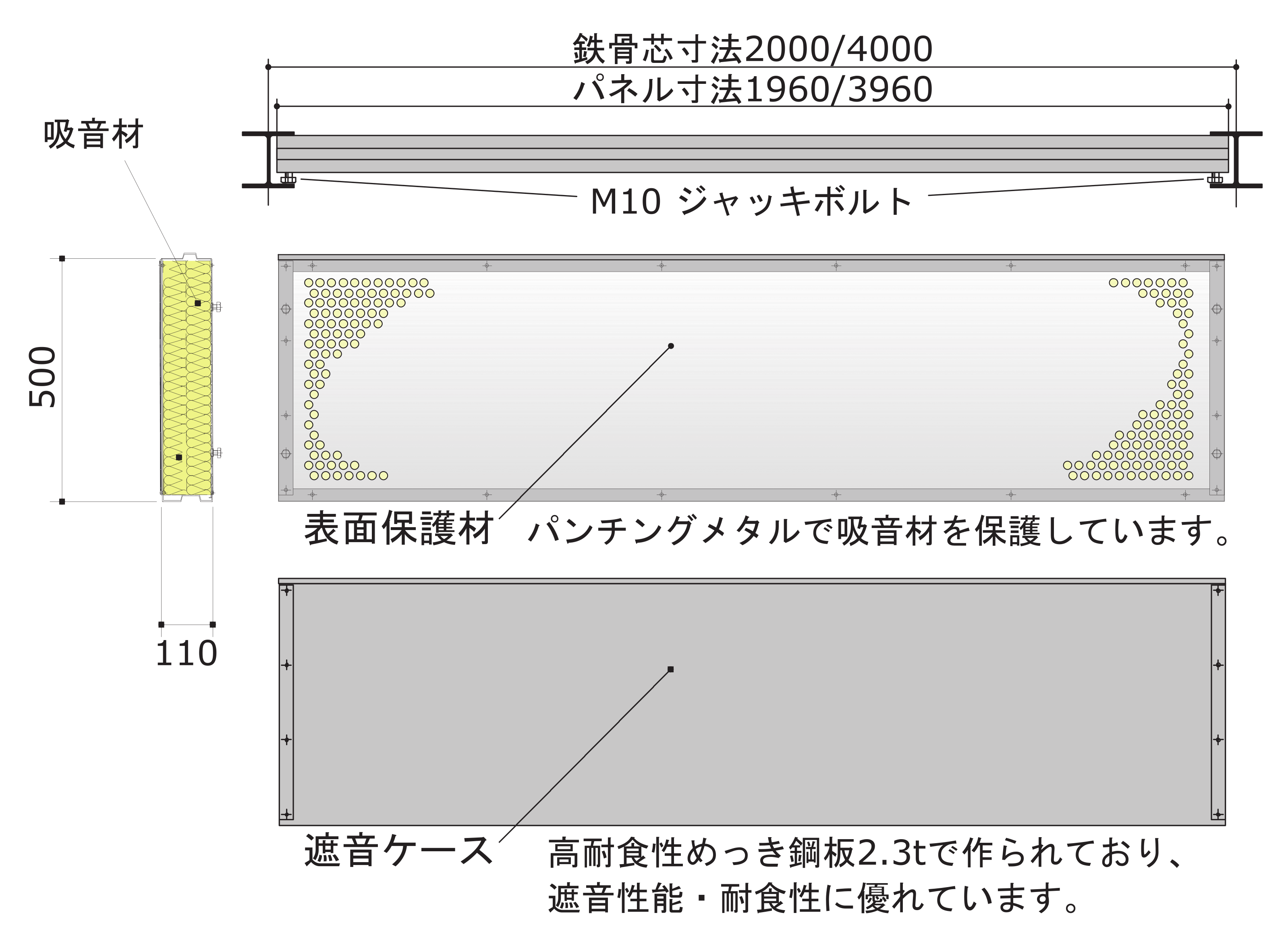

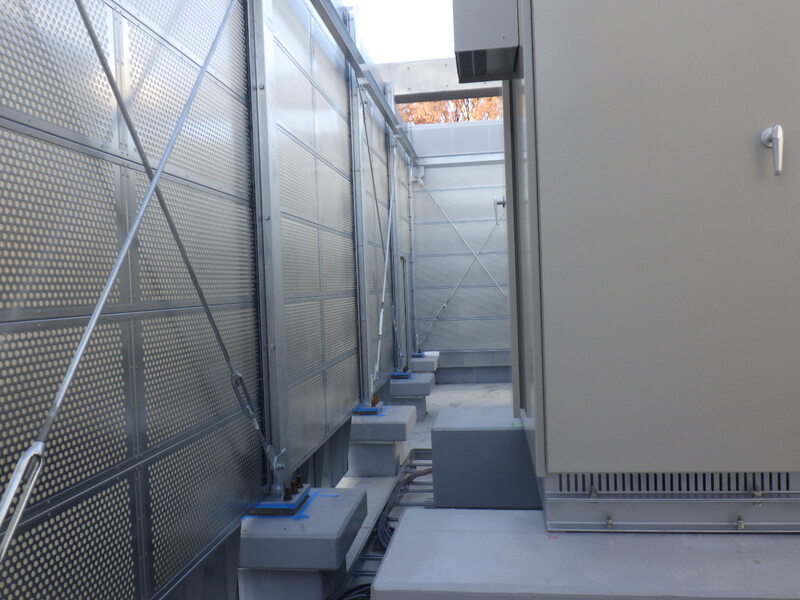

全て無機質で不燃性の材料を使用しています。施工は、支柱鉄骨（主にH鋼）内に防音パネルBP-90G（100G）を落とし込み、ジャッキボルトを使用して固定します。
（※BP-90Gの場合はパネル厚90mm,フローティングウール50mmの仕様となります｡）

タイプ	デュラカームBP-90G	デュラカームBP-100G
吸音材	フローティングウール（32kg/㎥-50mm）	フローティングウール（32kg/㎥-100mm）
遮音ケース	高耐食性めっき鋼板^※（2.3t）
表面保護材	パンチングメタル高耐食性めっき鋼板^※（0.4t）
標準パネル寸法	H=500mm、L=1960mm,3960mm
厚み	90mm	110mm
重量	約36kg/㎡	約37kg/㎡
取付方法	内蔵ジャッキボルト
^{※ 高耐食性めっき鋼板は時間経過により表面が部分的に黒く変色することがあります。（黒変現象）}

タイプ	音響性能	1/1オクターブバンド中心周波数 [Hz]
タイプ	音響性能	125	250	500	1k	2k	4k

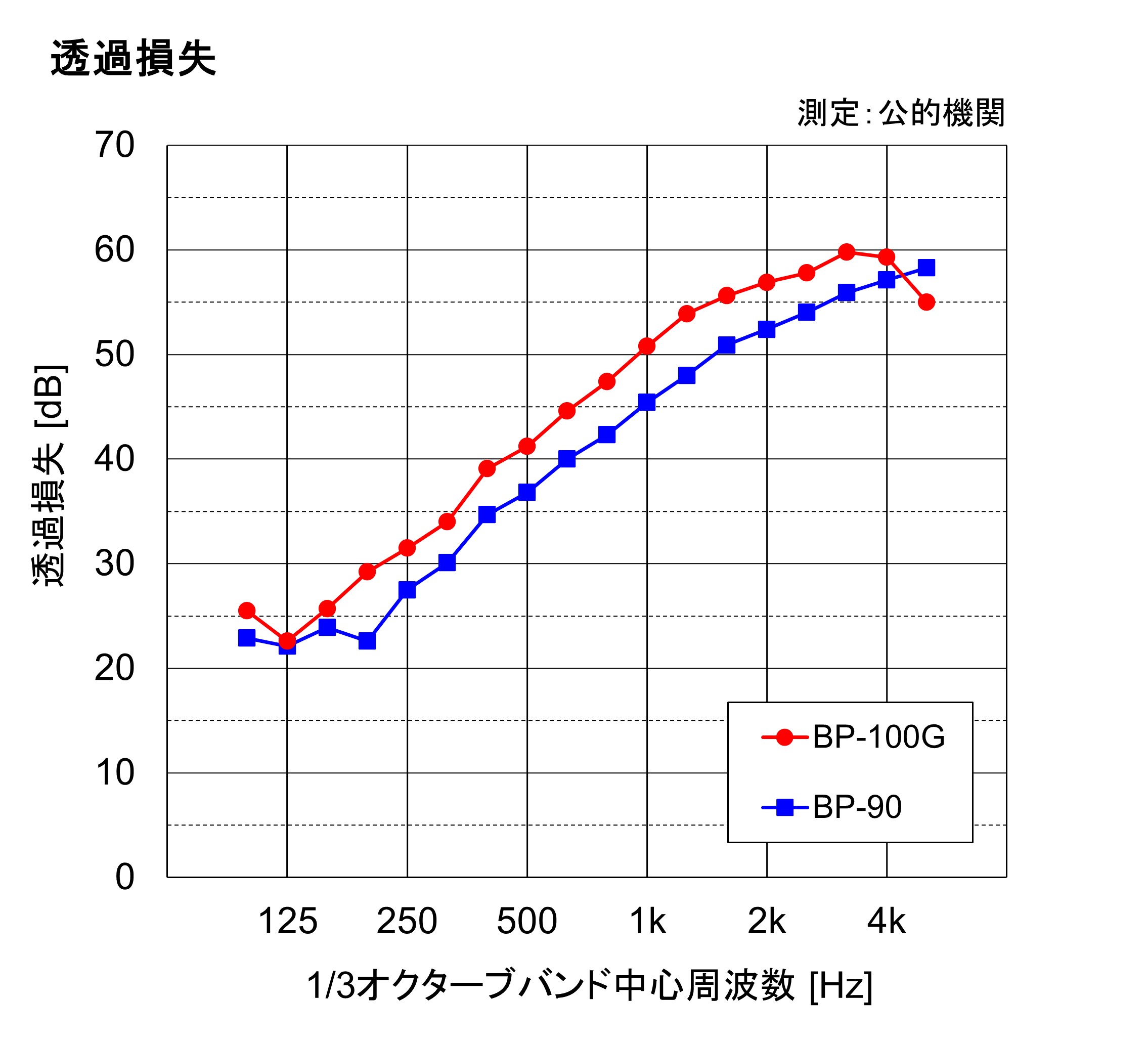

BP-90G,100G共通	透過損失^※1 [dB]	24	31	41	50	57	57

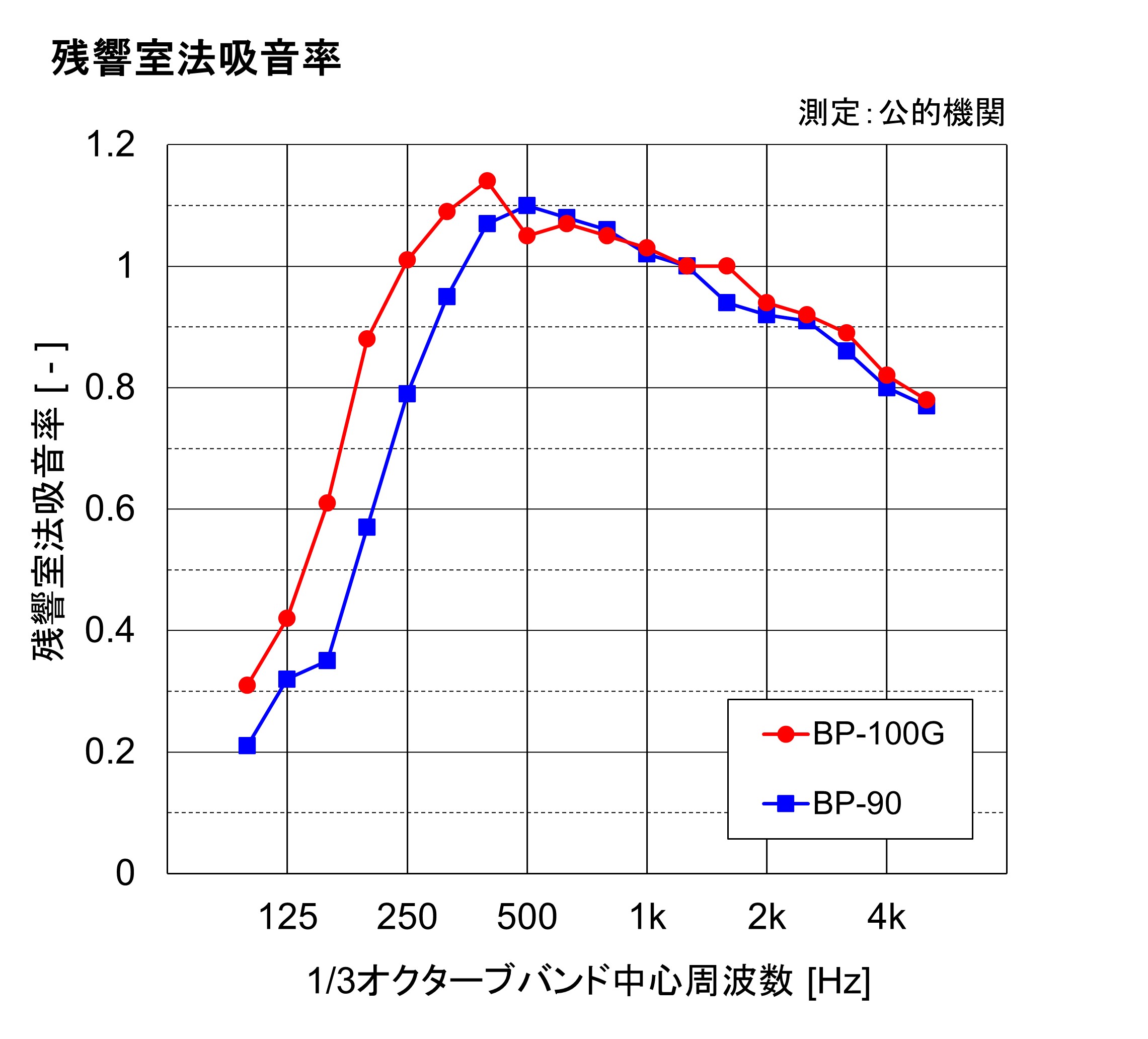

BP-90G	残響室法吸音率^※2 [ - ]	0.29	0.77	1.08	1.03	0.92	0.81
BP-100G	残響室法吸音率^※2 [ - ]	0.45	0.99	1.09	1.03	0.95	0.83
^{※1 JIS A 1416 : 2000に記載の方法を用いて、1/3オクターブバンドでの測定値を1/1オクターブバンドに換算した値を記載しております。}^{※2 1/3オクターブバンドでの測定値の算術平均によって、1/1オクターブバンドに換算した値を記載しております。}
